Toyota 4A-GE AE101 MT
Особенности
Прошивка
Для корректной работы блока необходима прошивка не ниже 1.4.0-DM0006

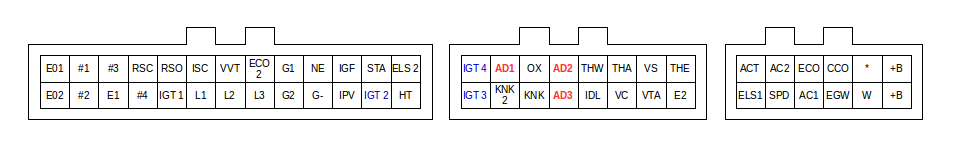

Распиновка разъемов
Разъем A
| контакт ECU | функция | канал Tuner Studio |
|---|---|---|
| +B | 12v + | - |
| CCO | дискретный вход | CCO |
| ECO | дискретный вход | ECO |
| AC2 | дискретный вход | AC2 |
| ACT | выход реле кондиционера | ACT |
| +B | 12v + | - |
| W | выход лампы check engine | W |
| EGW | выход лампы перегрева катализатора | EGW |
| AC1 | дискретный вход | AC1 |
| SPD | дискретный вход спидометра | SPD |
| ELS1 | дискретный вход | ELS1 |
Разъем B
| контакт ECU | функция | канал Tuner Studio |
|---|---|---|
| THE | аналоговый вход температуры окр. среды | AN07 |
| VS | аналоговый вход расходомера | map sensor |
| THA | аналоговый вход температуры воздуха | MAT |
| THW | аналоговый вход температуры воды | CLT |
| AD2 | доп. аналоговый вход | AN10 |
| OX | аналоговый вход датчика кислорода | EGO |
| AD1 | доп. аналоговый вход | AN09 |
| IGT 4 | выход на катушку зажигания 4 цилиндра | spark C |
| E2 | масса датчиков | - |
| VTA | аналоговый вход положения дросселя | TPS |
| VC | питание датчиков 5в | - |
| IDL | дискретный вход | IDL |
| AD3 | доп. аналоговый вход | AN12 |
| KNK | вход датчика детонации | KNK 1 |
| KNK 2 | вход датчика детонации | KNK 2 |
| IGT 3 | выход на катушку зажигания 3 цилиндра | spark B |
Разъем C
| контакт ECU | функция | канал Tuner Studio |
|---|---|---|
| ELS 2 | дискретный вход | ELS 2 |
| STA | дискретный вход | STA |
| IGF | дискретный вход | IGF |
| NE | вход датчика положения коленвала (12 зубьев) | NE |
| G1 | вход датчика положения распредвала (1 зуб) | G1 |
| ECO 2 | дискретный вход | ECO 2 |
| VVT | выход соленоида изменения фаз ГРМ | VVT |
| ISC | выход соленоида ISC | ISC |
| RSC | выход клапана ХХ (закрытие) | RSC |
| RSO | выход клапана ХХ (открытие) | RSO |
| #3 | топливная форсунка 3 цилиндра | Inj B |
| #1 | топливная форсунка 1 цилиндра | Inj A |
| E01 | силовая масса | E01 |
| HT | выход подогревателя датчика кислорода | HT |
| IGT 2 | выход на катушку зажигания 2 цилиндра | spark D |
| IPV | выход соленоида ISC | IPV |
| G- | масса датчиков положения распредвала | - |
| G2 | вход датчика положения распредвала (1 зуб) | G2 |
| L3 | доп. выход (может быть использован как выход тахометра) | L3 |
| L2 | доп. выход | L2 |
| L1 | доп. выход | L1 |
| IGT 1 | выход на катушку зажигания 1 цилиндра (выход на общую катушку трамблера) | spark A |
| #4 | топливная форсунка 4 цилиндра | Inj C |
| E1 | масса блока управления | - |
| #2 | топливная форсунка 2 цилиндра | Inj D |
| E02 | силовая масса | E02 |
