VQ30DET на блоке 350z

Триггер

Мотор VQ30DET имеет два датчика положения коленвала:

спереди на 3+1 зуба
сзади на маховике 180зубов

Для работы с блоком StealthPCM передний датчик не понадобится. Задний задающий диск (маховик) необходимо заменить на аналогичный от VQ35DE либо VQ25DET, вместе с датчиком.

Датчик положения распредвала не требует доработок, подключается на контакт EVCPUS ER(53).

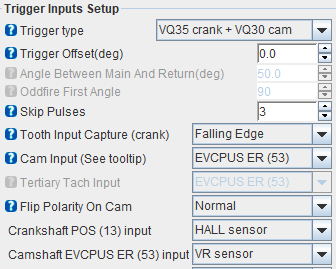

Настройки триггера

Дроссель, клапан холостого хода

При использовании механического дросселя, контакты VMOT, TPS2, APS1, APS2, MOTOR1, MOTOR2 - подключать не требуется. Сигнал датчика положения дросселя подключается на TPS1(50).

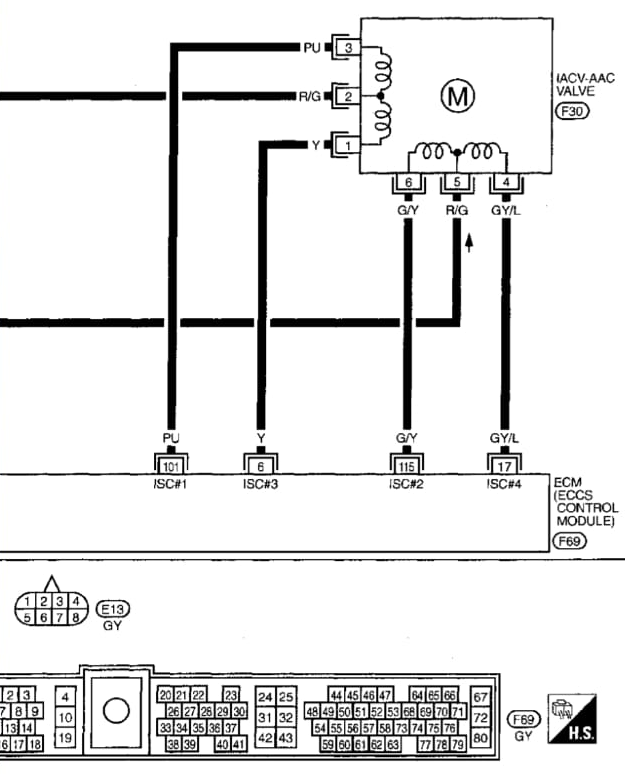

Подключение клапана холостого хода:

VQ30	350z
ISC#1	O2HFR (24)
ISC#2	O2HRL (6)
ISC#3	O2HFL (2)
ISC#4	O2HRR (25)
