M3E-100-1
Выходы
| THWO | js10 |
| ACMG | FIDLE |
| TT | V3 inj2 |
| EFIF | V3 inj1 |
| HT | Inj H |
| Spare (справа от PRG) | Inj G |
| W | PT4 |
| RSPD | Idle |
| FPR | Nitrous 1 |
| OCV | VVT |
| FPU | Nitrous 2 |
| NEO | Boost |
| FAIL | Spark G |
| PRG | Spark H |
Входы ON-OFF
| AC1 | PE0 / js7 |
| STP | PK2 / Launch In |
| AC2 | PT6 / Datalog In |
Аналоговые входы
| VTA2 | AD7 / js4 | |
| OIL | AD6 / js5 | pullup 2700 Ohm |
| OX | EGO1 | |
| VTA1 | TPS | |
| THW | CLT | pullup 2700 Ohm |
| THA | MAT | pullup 2700 Ohm |
| VG | MAP | |
| A16 spare | AN13-spareADC | |
| EGT | EGO2 |

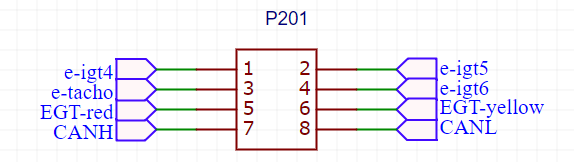

Дополнительный разъем
