1. ПО TunerStudio – скачать из https://www.tunerstudio.com/index.php/downloads
2. файл описания прошивки блока управления – скачайте последнюю прошивку здесь: https://stealthpcm.ru/downloads/firmwares/dm_transmission/

Доступно два способа: Bluetooth (предпочтительно) и Wi-Fi. Перед тем как перейти к Tuner Studio, необходимо установить связь по Wi-Fi или Bluetooth средствами операционной системы (бесплатная версия Tuner Studio поддерживает только Bluetooth)

Далее необходимо создать новый прокет в Tuner Studio (создается отдельный проект для каждого блока)

Придумайте имя проекту и поставьте галочку Other / Browse. Здесь необходимо выбрать файл описания прошивки (тот, который с расширением файла .ini) – распакуйте из архива с прошивкой. Нажать Next настроить параметры подключения к блоку управления:

Bluetooth direct способ наиболее удобный, но доступен не на всех операционных системах. Если нет, можно использовать RS232 выбрав COM-порт сопряженного Bluetooth устройства. Выбор скорости порта в режиме RS232 для bluetooth ни на что не влияют.

Этот способ доступен только в зарегистрированной Tuner Studio. Порт всегда 2000. IP адрес зависит от способа подключения - если напрямую к блоку DM transmission, то 192.168.4.1, если через роутер - то IP адрес будет выдан роутером, его можно посмотреть подключившись по Wi-Fi к DM transmission. На данном этапе кнопка Test port не всегда даёт положительный результат, можно её игнорировать и нажать Next.

Встроенная точка доступа имеет приветственный портал – открывается автоматически при подключении к Wi-Fi сети блока DM transmission. Его можно использовать чтоб поменять настройки Bluetooth или обновить прошивку.

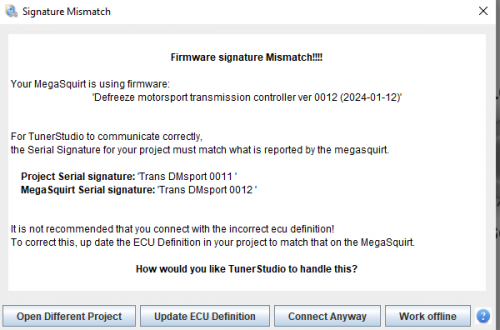

При подключении может возникнуть такая ошибка - это значит что версия прошивки в блоке и версия ini файла в нашем проекте не совпадают. Для решения проблемы можно либо заменить ini файл в свойствах проекта (меню File → Vehicle Project → Project Properties) Либо обновить прошивку контроллера, если мы уже создали проект на последнюю версию, а наше устройство ещё не обновлено. В обоих случаях нажимаем Work Offline, устраняем конфликт, и для повторного подключения убираем галочку в меню File → Work Offline.

Если в появится необходимость сменить настройки подключения в проекте, то их можно найти в меню Communications → Settings

(доступно с версии прошивки 0017)

При выключенном зажигании полностью нажмите и удерживайте педаль газа, включите зажигание (без запуска двигателя) и в течение 20 секунд поменяйте положение селектора КПП хотя бы 4 раза. Например: P – R – N – D – N. После этого можно вернуть селектор в положение P и отпустить педаль газа. Резервные пароли не будут сохранены, и будут активны только до перезапуска блока управления! Используйте их чтоб получить доступ к контроллеру для восстановления или изменения постоянных паролей.

• Резервный пароль Wi-Fi: 01234567
• Резервный пароль Bluetooth: 123456
• Название сетей Wi-Fi и Bluetooth: Defreeze transmission 0000

(доступно с версии прошивки 0017)

В настройках блока можно включить “спящий” режим, который позволяет вообще не включать Wi-Fi и Bluetooth сети при ежедневной эксплуатации, либо выключать их через небольшой промежуток после включения блока. В этом режиме включение сетей (либо блокировка их выключения до перезапуска) осуществляется так же переключением селектора хотя бы 4 раза в течение 20 секунд с момента включения питания, без нажатой педали газа, и не на запущенном двигателе.
